L’Equipement d’Alimentation Electrique (EAE) 24 V est une alimentation externe de sécurité certifiée CE-DPC selon la norme EN54-4/A2 et conforme EN12101-10.
Répond aux exigences des normes EN54-4:1997+A1:2002+A2:2006 et des directives européennes sur la sécurité électrique, la comptabilité électromagnétique et l'environnement.

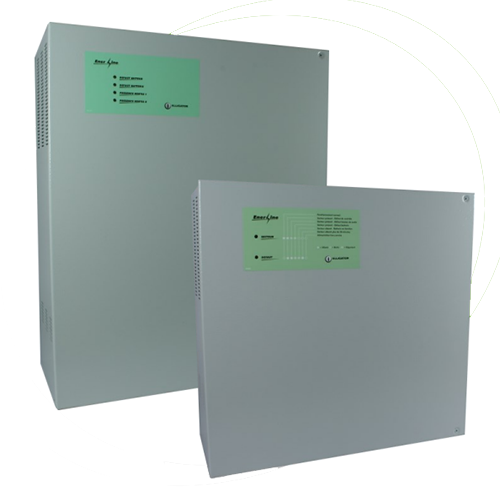

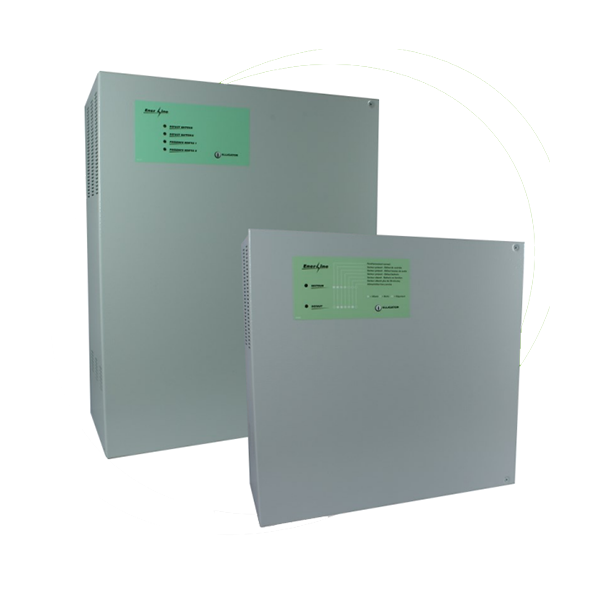

Elle se présente en 2 versions de coffrets muraux : Type CM02 et Type CM03.
Les coffrets peuvent accueillir des batteries d’accumulateurs.

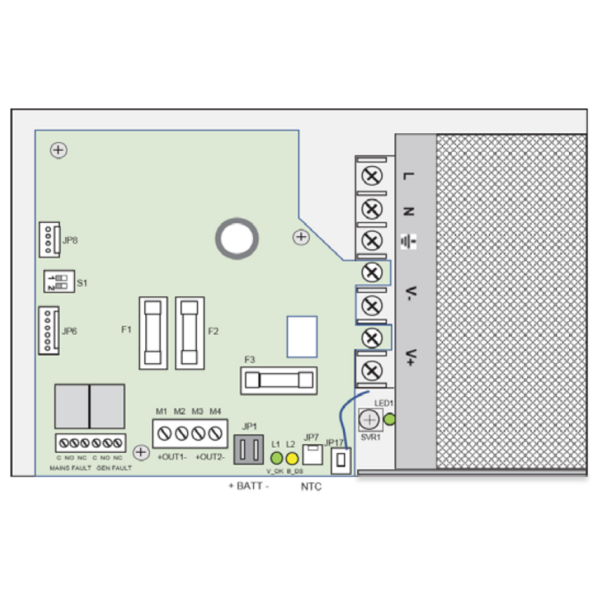

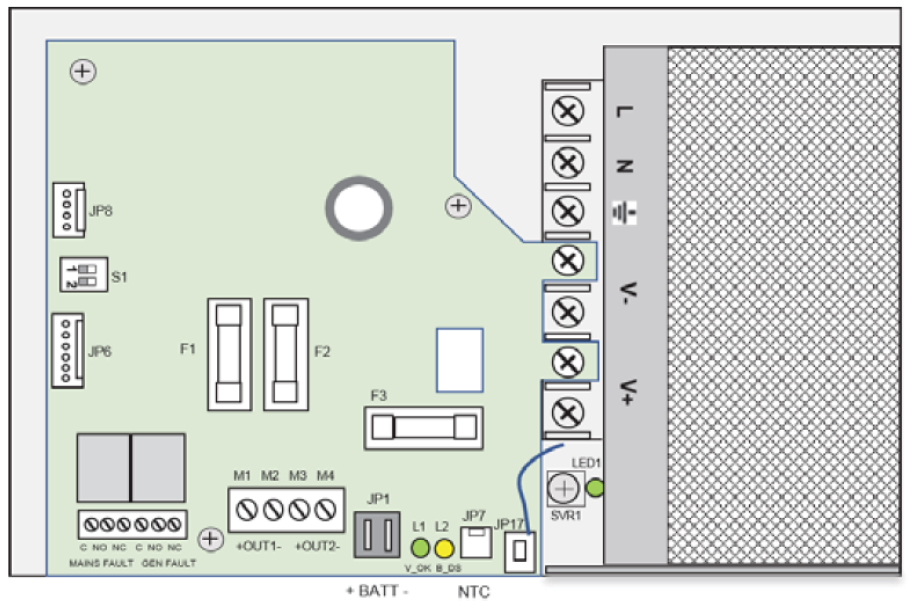

Des témoins lumineux sont présents sur l’alimentation pour afficher son état :
- Présence/absence secteur
- Présence/absence batteries
- Tension de sortie insuffisante
- Alimentation hors service.

Elle est adaptée aux applications de sécurité : détection incendie, mise en sécurité,
anti-intrusion.

Doit être installé dans un environnement sûr (sec et sable)
-10°C et +50°C avec une humidité maximale de 93% sans condensation.

Fréquence d'alimentation : 47-63Hz sinusoïdal
Ondulation maximale de sortie : 300 mV
Ondulation nominale de sortie : 100 mV
Charge de sortie min : 0mA
Seuil de déconnexion de la batterie : 2
Sorties relais : 2 sorties contacts libres de potentiel 30V 1A

LED jaune défaut batterie :
ON : Défaut batterie (causes possibles)
OFF : Pas de défaut batterie
CLIGNOTANT : un clignotement régulier de la LED indique une défaillance du système. Un clignotement court de la LED, indique un un défaut du charger (défaut matériel).

LED vertes sorties 1 et 2 :
ON : Sortie utilisateur présente
OFF : Tension de sortie nulle
CLIGNOTANT : Un clignotement de la LED indique un défaut de sortie utilisateur (surtension, sous-tension o usurcharge).
Un clignotement bref de la LED, indique un défaut du chargeur (défaut matériel)
