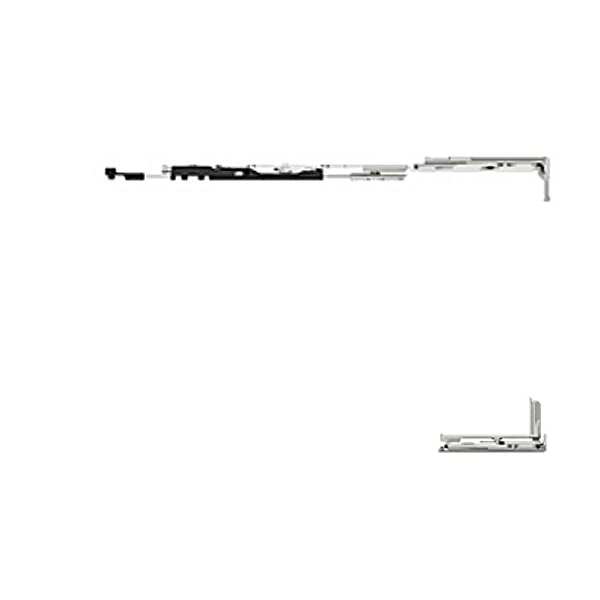

Kit OB logique composé de charnières invisibles inférieure et supérieure.
La charnière supérieure est fournie avec un compas OB intégré.
Ouverture jusqu'à 180°
Pour profils à Gorge Européenne permettant des ouvertures oscillo-battantes en combinaison avec différents accessoires.
Télécharger la fiche produit
Références
En stock
Sur commande
En cours de réapprovisionnement
À épuisement de stock
Edition limitée
Description
Kit OB logique composé de charnières invisibles inférieure et supérieure.
La charnière supérieure est fournie avec un compas OB intégré.
Ouverture jusqu'à 180°
Pour profils à Gorge Européenne permettant des ouvertures oscillo-battantes en combinaison avec différents accessoires.
Infos techniques
Réglages charnière supérieure :
. Compression : ±1 mm
. Latérale : ± 3 mm
Réglages charnière inférieure :
. Compression : +0.5 mm
. Hauteur : +2.5 mm -0.5 mm
. Latérale : ± 1.5 mm
Matériaux : Aluminium, Zamak, Acier inoxydable, Polyamide.
*Charge admissible jusqu'à 100 kg variable suivant diagamme d'application (voir "plan de montage")
** Compas additionnel obligatoire à partir de 1220 de large.
Documentation
Toutes les références
Remonter au produit
Kit OB invisible CH180+ logique
STAC
Ref: 320101055100
|
En stock
largeur (mm) : 470 à 1000
Modele : Petit
Sens : Droite
70,53 € HT l'unité
(84,63 € avec la tva 20.00%)
84,63 € TTC
|
|
|
Kit OB invisible CH180+ logique
STAC
Ref: 320101055200
|
En stock
largeur (mm) : 470 à 1000
Modele : Petit
Sens : Gauche
70,53 € HT l'unité
(84,63 € avec la tva 20.00%)
84,63 € TTC
|
|
|
Kit OB invisible CH180+ logique
STAC
Ref: 320101055300
|
En stock
largeur (mm) : 590 à 1500**
Modele : Grand
Sens : Droite
70,53 € HT l'unité
(84,63 € avec la tva 20.00%)
84,63 € TTC
|
|
|
Kit OB invisible CH180+ logique
STAC
Ref: 320101055400
|
En stock
largeur (mm) : 590 à 1500**
Modele : Grand
Sens : Gauche
70,53 € HT l'unité
(84,63 € avec la tva 20.00%)
84,63 € TTC
|
