Kit ob invisible ch180+ standard - STAC

Charnières oscillo-battantes cachées pour fenêtres à la française et oscillo-battantes.

• Charge maximale par vantail 100 kg et ouverture jusqu'à 180º.
• Les charnières peuvent être ouvertes à droite (R) ou à gauche (L).
• La charnière supérieure est fournie avec un compas oscillo-battant intégré (petit ou grand).
• Disponible pour manœuvre traditionnelle (réf. R1, R3) ou manœuvre logique (réf. R2, R4).
• Renvois d’angle supplémentaires compatibles (réf. H122100, réf. H122100S).
Type gorge : Gorge européenne (dormant 14 ~ 18).
Type fermeture : Fenêtre à charnière.
Applications : Vantail principal.
Type de système : Systèmes en aluminium.
Type de fermeture : Fermeture sur battue, Fermeture au dormant.
Main d’ouverture : Produit adapté à une ouverture à droite ou gauche selon le modèle.
Réglage : La référence permet la régulation.
Matériaux : Aluminium, Zamak, Acier inoxydable, Polyamide.
1 pièce par boîte.

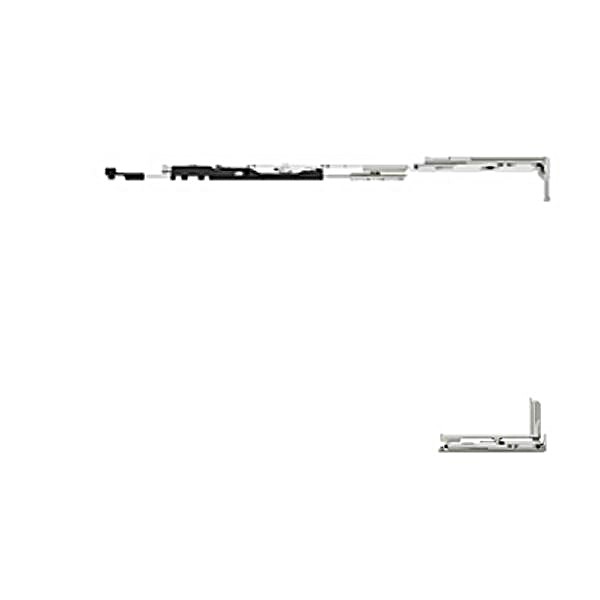

Kit OB composé de charnières invisibles inférieure et supérieure.
La charnière supérieure est fournie avec un compas OB intégré.
Ouverture jusqu'à 180°
Pour profils à Gorge Européenne permettant des ouvertures oscillo-battantes en combinaison avec différents accessoires

Réglages charnière supérieure :
. Compression : ±1 mm
. Latérale : ± 3 mm

Réglages charnière inférieure :
. Compression : +0.5 mm
. Hauteur : +2.5 mm -0.5 mm
. Latérale : ± 1.5 mm

Matériaux : Aluminium, Zamak, Acier inoxydable, Polyamide.

*Charge admissible jusqu'à 100 kg variable suivant diagamme d'application (voir "plan de montage")

** Compas additionnel obligatoire à partir de 1201 de large.
